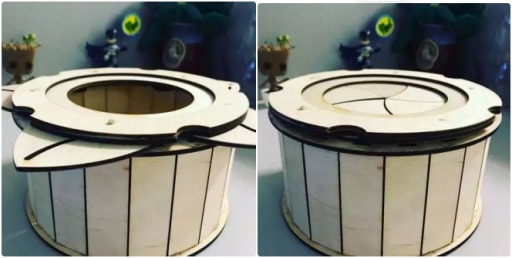

這是我的激光切割光圈盒的虹膜鉸鏈組件說明。
對于制作一個盒子，您將需要：
- M3 10mm螺絲*5，
- M3 12mm螺絲*5，
- 一些木膠。
在這個教學中，我將以小型模型為例。
第1步：組織圖層
鉸鏈有四層：
1.旋轉的頂部
2.花瓣
3.導軌部分
4.墊片

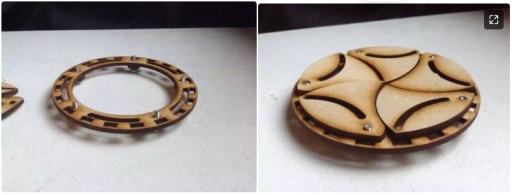

第2步：花瓣鉸鏈
將導軌部件的孔上的5個墊片對齊并粘合。將10毫米螺釘擰入其中。有4毫米的螺絲伸出，它將用于使花瓣旋轉。

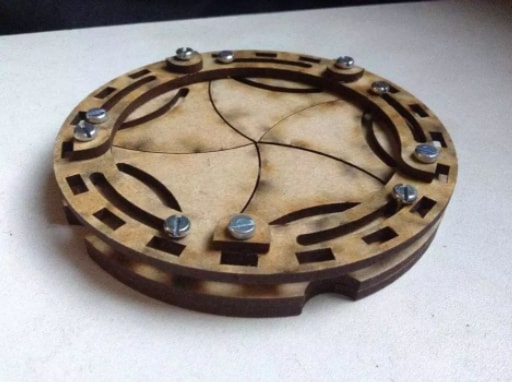

第3步：固定旋轉頂部
將彎曲導軌上的12毫米螺釘添加到旋轉頂部的孔中。不要完全擰緊，留出一些空間，這樣它就可以滑動而不會被卡住。

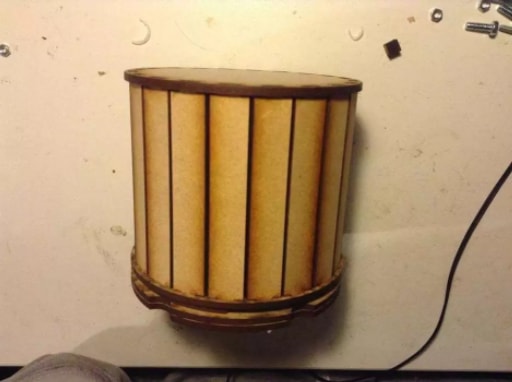

第4步：組裝盒子
將所有板條放在底部。
這可能很困難，所以請耐心等待。不要忘記不要將膠水放在導軌旁邊，它可能會卡住機構。

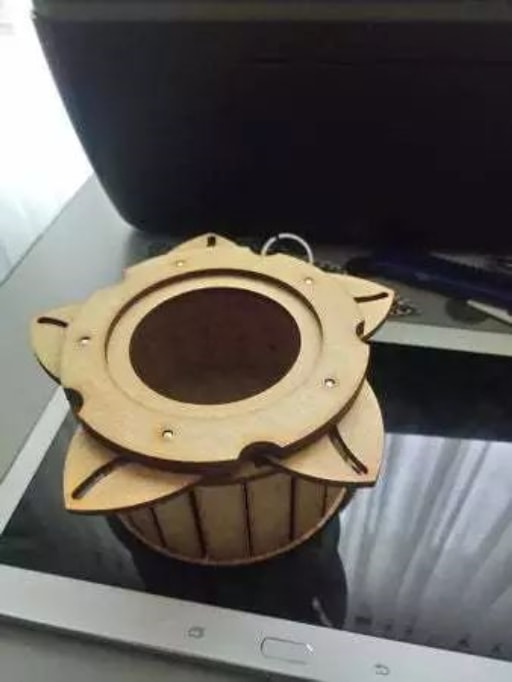

完成！
